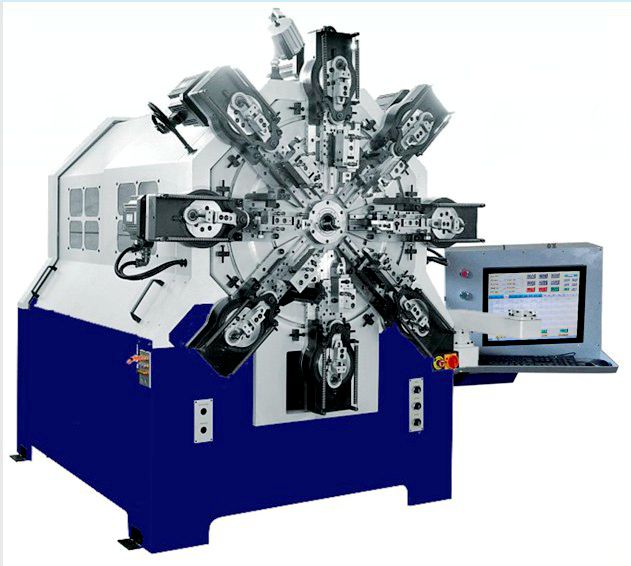

電腦彈簧機是用來生產彈簧的專用設備。
按鍵板，作為一個人機交互的操作界面，起著輸入操作命令，編輯彈簧加工程序及修改數據的功能，對電腦彈簧機的操作控制起著重要作用。在實際應用中，為方便操作，需要將按鍵板的按鍵漢字化和直接化，這使得使用標準的PC鍵盤不太可能，所以開發一塊便宜且通用的按鍵板就很有現實意義。
在PC機中，鍵盤和主機的通信采用的是PS/2協議，由于電腦彈簧機的控制器是一個標準的工控PC機控制器，具有標準的鍵盤接口，為了使設計簡單和通用，在這里使用這個標準的鍵盤接口，并采用PS/2協議來進行按鍵板和彈簧機的通信，設計時選用單片機AT89S51作為按鍵板的處理芯片進行按鍵的識別和數據的接收和發送。彈簧機按鍵板采用薄膜面板開關形式，薄膜面板開關設計簡單，操作方便，安放容易，直接貼在一表面就可使用，加上其防水防塵的性能，很適合工業控制的應用場合。對一個彈簧機的按鍵板來說，其按鍵包括三類：數字鍵，功能鍵和編輯鍵。彈簧機數字鍵實現的是數字的輸入；功能鍵對應的是彈簧機的操作命令；編輯鍵用于對彈簧加工程序的編輯，如清除、保存等。
一個設計合理的按鍵布局，萬能彈簧機與操作的方便性與可靠性直接關聯，對于具體各個鍵的布置，應綜合考慮操作的方便和布局的美觀 ，薄膜面板下面的行列陣電路采用單面柔性電路板(FPC)制作，萬能彈簧機電路起凸的形式保證了按鍵時的手感。
