給大家簡單介紹幾款彈簧機常造的彈簧
1.壓縮彈簧

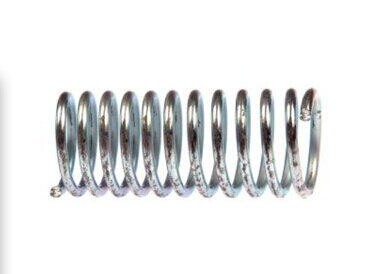

(壓縮彈簧參考圖)
壓縮彈簧由各圈分繞,因能承受壓力,兩端可為開式或閉式或繞平或磨平,它是變體彈簧第一種,由直筒型、錐形至縮、凸腰形,乃至各種尾端之變體,均可依設計成型。 為所有彈簧種類中最被廣泛運用的一種,產品運用范圍廣及電子、電機、計算機、信息、汽機車、自行車、五金工具、禮品、玩具、乃至國防工業,因其設計與原理易于掌握,制造控制也最為單純。
功能特點:
(1) 控制直徑(Controlling diameter)(a)外徑、(b)內徑、(c)所套管之內徑、(d)所穿圓桿之外徑。
(2) 鋼絲或鋼桿之尺寸(Wire or bar size)。
(3) 材料(種類及等級)。
(4) 圈數:(a)總?cè)?shù)及右旋或左旋。
(5) 末端之形式(Style of ends)。
(6) 在某一撓區長度下之負荷。
(7) 一寸至幾寸長度變化范圍內之負荷比率。
(8) 最大體高“自由長”(Maximum solid height)。
(9) 運用時之最小壓縮高。
2.拉伸彈簧

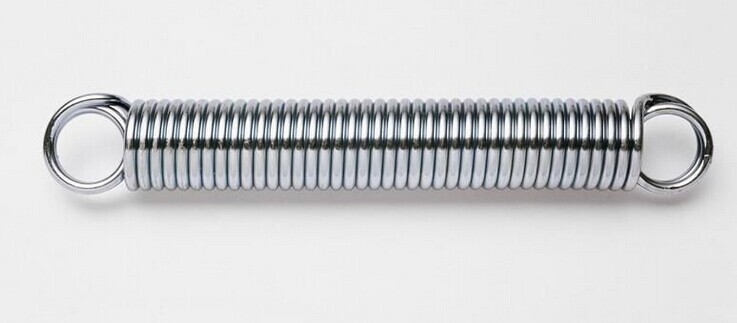

(拉伸彈簧參考圖)
拉伸彈簧各圈緊密?chē)@,以使其能受力而拉長,各端繞一環圈,是典型之彈簧機代表產品,由直筒形至各種變體,乃至掛鉤之各種形狀均能依設計成型。運用范圍大致較無具體產品類別,但操作控制較壓縮彈簧高一級
功能特點:
(1) 自由長度:(a)總長度、(b)全部圈長、(c)自鉤圈內之長度。
(2) 控制直徑:(a)外徑、(b)內徑、(c)所套管之內徑。
(3) 鋼絲尺寸“線徑”。
(4) 材料(種類、等級)。
(5) 圈數:(a)總?cè)?shù)及右旋或左旋。
(6) 末端之形式。
(7) 鉤內之負荷。
(8) 負荷率、撓曲度、每寸磅數。
(9) 最大拉伸長度。
3.扭轉彈簧

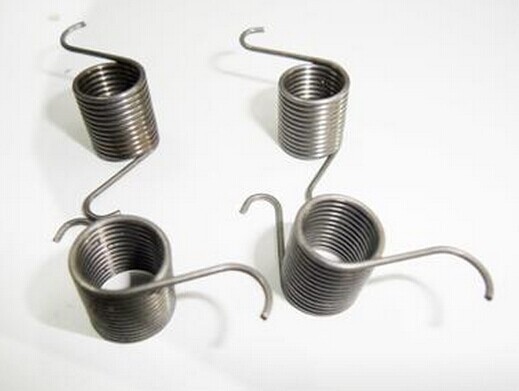

(扭轉彈簧資料圖)
扭轉彈簧是各圈或是緊密?chē)@或是分開圍繞,俾能適任扭轉負荷(與彈簧軸線成直角)。彈簧之末端可繞成鉤狀或直扭轉臂。是變體彈簧之極至,由單扭至雙扭,乃至各種扭桿之變形,得依設計成型。為所有彈簧類別中設計原理較為復雜的一種,型式的變化亦相當活潑,故設計時所涉及的理論也最為煩索。因此設計時亦較難掌握。
功能特點:
(1) 自由長度。
(2) 控制直徑:(a)外徑、(b)內徑、(c)所套管之內徑,或所穿越圓桿之外徑。
(3) 鋼絲尺寸“線徑”。
(4) 材料(種類及等級)。
(5) 圈數:(a)總?cè)?shù)及右旋或左旋。
(6) 扭轉力:偏轉至某一角度之磅數。
(7) 最大撓度(自由位置算起之角度)。
(8) 末端之形式。
