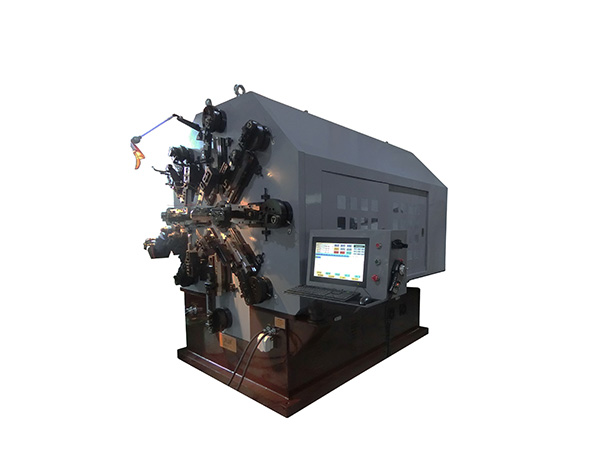

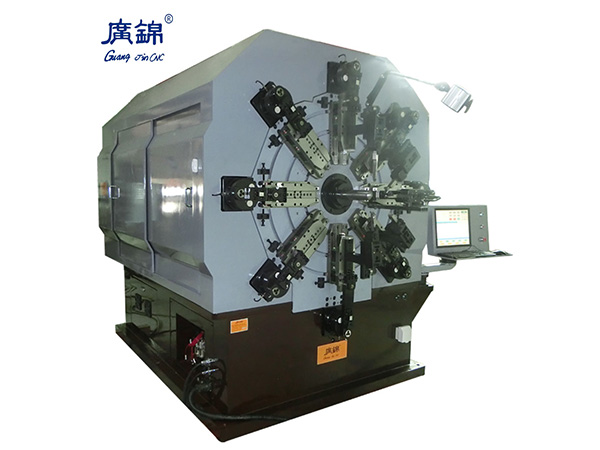

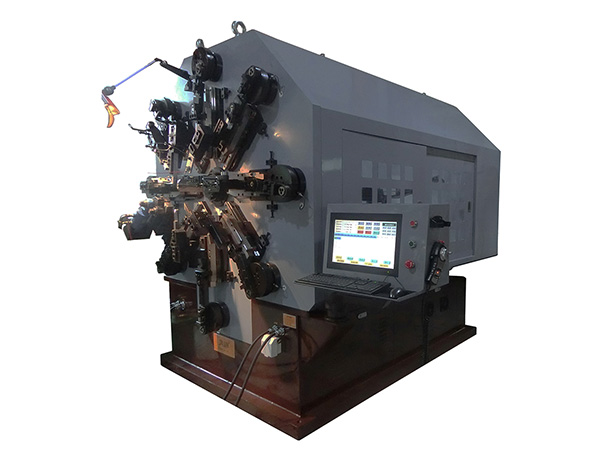

GJ-80R 轉線機設備簡介
獨特的無凸輪和無搖臂設計，由多組伺服馬達獨立控制，可以生產各種各樣異型彈簧、雙扭簧、汽車配件、汽車彈簧、家具五金、掛件、廚衛五金、娛樂健身器材、雙扭簧、篇簧（發條簧）及各種線成型等。精密準備、調機快速、穩定可靠。
GJ-80R 轉線機特征描述
1、無凸輪、無搖臂設計（調機速度比傳統凸輪機快達50%以上、生產速度快、定位精準、運行穩定）。
2、高精密齒輪制造工藝，保持送線更穩定、精度更高。
3、采用世界軸承，精度更高、延長機械壽命。
4、智能模塊，自動檢測及報警。
5、Windows視窗操作、中英文顯示、易學易用。
GJ-80R 轉線機技術參數
| 機型 | GJ-80R |
| 線徑 | Φ3.5-8.0mm |
| 軸數 | 12軸 |
| 送線長度 | Unlimited |
| 卷繞方向 | Right And Left Hand |
| 送線速度 | 100Meter/Min |
| 送線指令值 | ±0.01~±999.99 |
| 凸輪指令值 | ±0.1o~±359.90o |
| 伺服電機輸出總功率 | 49.5KW |
| 輸入電壓 | 380V |
| 機械尺寸 | 2000*2450*2150 |
| 機械重量 | 5800kg |

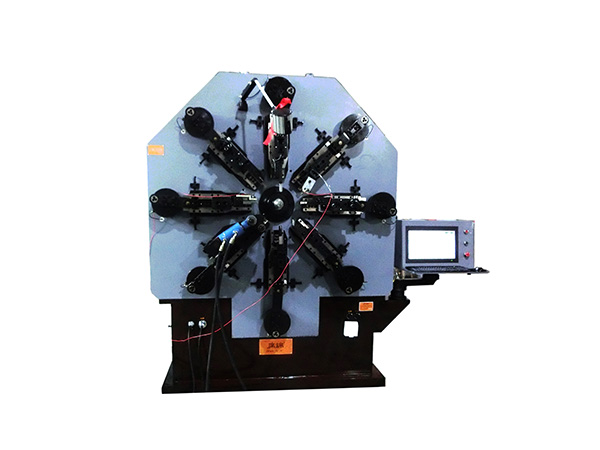

局部圖
設備優點
1.采用臺灣進口的電腦控制系統和日本山洋電機。
2.軸承采用瑞典SKF, 日本NSK或其他進口軸承.確保機器運行的精度。
3.刀座材料為40Cr, 導軌和滑塊采用Cr12MoV.保證機器的使用壽命。
生產圖樣
